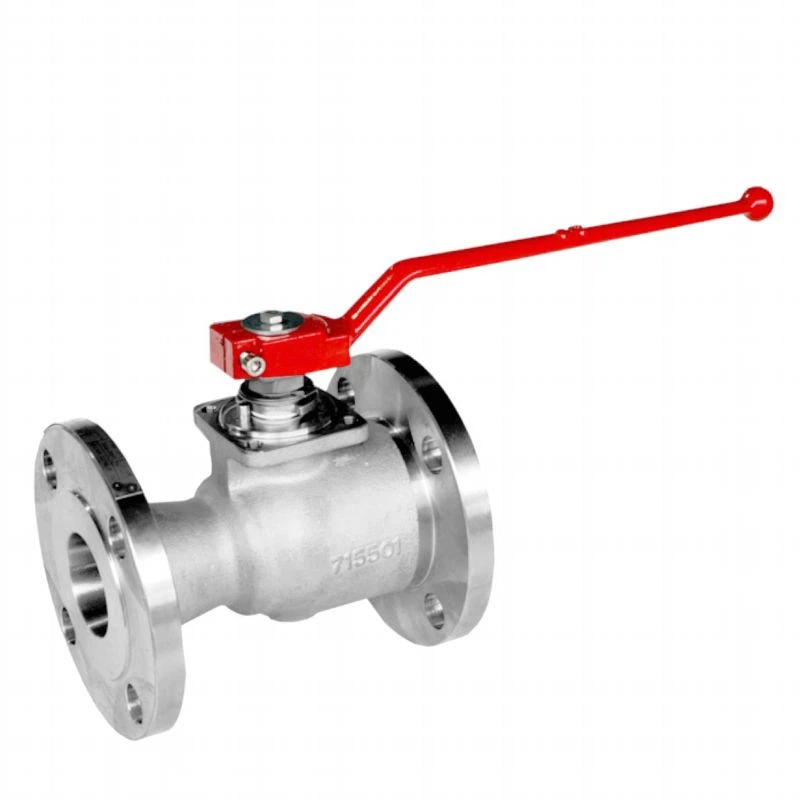

উচ্চ তাপমাত্রা বল ভালভ

উচ্চ তাপমাত্রার ভাসমান বল ভালভ API 6D অনুযায়ী তৈরি করা হয়। ভালভটি একটি নকল বোল্টযুক্ত টু-পিস স্প্লিট-বডি ডিজাইনে একটি ছোট ব্যাস সহ কনফিগার করা হয়েছে, মাঝারি/নিম্ন চাপের কাজের অবস্থার জন্য উপযুক্ত। সহজ নকশা দ্বারা চিহ্নিত, ভালভ আসন সরাসরি শরীরের মধ্যে ঢোকানো হয়.
আপস্ট্রিম প্রবাহের চাপ মুক্ত-ভাসমান বলটিকে ডাউনস্ট্রিম সিটের বিরুদ্ধে ঠেলে দেয়- ফলে কম্প্রেশন একটি নিখুঁত লিক-মুক্ত সিলিং সমাধান প্রদান করে।
স্টেমটি বলের শীর্ষে সংযুক্ত থাকে এবং একটি কোয়ার্টার-টার্ন আন্দোলনের সাথে ভালভকে খুলতে এবং বন্ধ করতে দেয়।
উপাদান নির্বাচন গ্রাহকের প্রকল্পের বৈশিষ্ট্যগুলি পূরণ করার জন্য সম্পূর্ণরূপে কাস্টমাইজযোগ্য এবং আক্রমনাত্মক অফশোর পরিবেশ এবং ক্ষয়কারী এবং ক্ষয়কারী তরলগুলির জন্য উপযুক্ত একটি উন্নত প্রযুক্তিগত সমাধান সরবরাহ করে বেশ কয়েকটি অনন্য বৈশিষ্ট্য উপলব্ধ।

ভালভ ডিজাইন

API 6D এর উপর ভিত্তি করে

তাপমাত্রা সীমা

-150 থেকে 662 ডিগ্রি ফারেনহাইট (-101 থেকে 350 ডিগ্রি)

SIZE

NPS 1/2-6 (DN 15-150)

চাপ রেটিং

ASME 150 - ASME 2500

মুখোমুখি

API 6D মান অনুযায়ী

সংযোগ শেষ করুন

B16.5 &B16.47 অনুযায়ী RF, RTJ
SW, B16.11 অনুযায়ী সকেট ঢালাই

বডি ডিজাইন

নকল/কাস্টিং বোল্টেড টু-পিস

সিট ডিজাইন

বল এবং আসনের উপর হার্ডফেসিং সহ নরম উপবিষ্ট

বৈশিষ্ট্য

বিশুদ্ধ গ্রাফাইটে সেকেন্ডারি সিল
অ্যান্টি-স্ট্যাটিক ডিভাইস
এন্টি ব্লো আউট স্টেম
দ্বিমুখী টাইট বন্ধ বন্ধ
কম পলাতক নির্গমন স্টেম প্যাকিং উপলব্ধ
ও-রিং/লিপ সিল এবং গ্রাফাইট কনফিগারেশন

অপারেটর

ম্যানুয়াল: প্যাডলকিং সহ রেঞ্চ বা গিয়ার

পরীক্ষা এবং শংসাপত্র

API 6D এবং ISO 5208 এবং API 598 পরিদর্শন এবং পরীক্ষার সাথে সম্মতি
API 6FA/ 607 অনুযায়ী আগুন নিরাপদ এবং আগুন পরীক্ষিত
IEC61508 অনুযায়ী SIL 3 সার্টিফিকেশন
ISO15848 অনুযায়ী পলাতক নির্গমন
PED 2014/68/UE

একটি ভাসমান বল ভালভ কিভাবে কাজ করে?

একটি ভাসমান বল ভালভ একটি গোলাকার বল উপাদান ব্যবহার করে কাজ করে যা ভালভ বডির মধ্যে খাঁড়ি এবং আউটলেটের প্রান্তে অবস্থিত দুটি আসনের মধ্যে ভাসমান থাকে। এটি কিভাবে কাজ করে তা এখানে:

ভালভ অবস্থান: বলটি একটি ট্রুনিওনের (একটি পিভট) উপর মাউন্ট করা হয় যা এটিকে ভালভের শরীরের মধ্যে ঘোরাতে দেয়। যখন ভালভ সম্পূর্ণরূপে খোলা থাকে, বলটি এমন একটি অবস্থানে ঘোরে যেখানে বলের একটি গর্ত প্রবাহের পথের সাথে সারিবদ্ধ হয়, যা তরলকে ভালভের মধ্য দিয়ে অবাধে যেতে দেয়।

ভালভ বন্ধ করা: ভালভ বন্ধ করতে, বলটি 90 ডিগ্রি (বা এক চতুর্থাংশ বাঁক) ঘোরানো হয়। এটি বলের কঠিন অংশকে প্রবাহ পথের সাথে সারিবদ্ধ করে, তরল প্রবাহকে বাধা দেয়।

ফ্লোটিং মেকানিজম: ভাসমান বল ভালভের বলটি অবস্থানে ট্রুনিয়ন নয়। পরিবর্তে, এটি খাঁড়ি এবং আউটলেট আসনগুলির মধ্যে "ভাসে"। ভালভ বন্ধ হয়ে গেলে, তরল চাপ বলটিকে ডাউনস্ট্রিম সিটের বিরুদ্ধে ধাক্কা দেয়, একটি সীলমোহর তৈরি করে। এই চাপ-সহায়তা সিলিং একটি আঁটসাঁট বন্ধ নিশ্চিত করতে সাহায্য করে এবং ভালভ বন্ধ করার জন্য উচ্চ টর্কের প্রয়োজন কমায়।

সিলিং: ভালভ বন্ধ হয়ে গেলে একটি নির্ভরযোগ্য সীল তৈরি করতে বল এবং আসনগুলি নির্ভুলতার সাথে ডিজাইন করা হয়েছে। আসনগুলি সাধারণত একটি নরম উপাদান দিয়ে তৈরি হয় যা বলের পৃষ্ঠের সাথে সামঞ্জস্য করতে পারে, একটি শক্ত ফিট তৈরি করে। সিলিং কর্মক্ষমতা বাড়ানোর জন্য বলটির পৃষ্ঠে একটি নরম সিলিং উপাদান থাকতে পারে।

ভালভ খোলা: ভালভটি আবার খুলতে, বলটিকে আবার খোলা অবস্থানে ঘোরানো হয়, প্রবাহের পথের সাথে বলের গর্তটিকে সারিবদ্ধ করে। এটি ভালভের মাধ্যমে তরলকে অবাধে প্রবাহিত করতে দেয়।

ফ্লো কন্ট্রোল: ফ্লোটিং বল ভালভগুলি প্রায়ই অন-অফ কন্ট্রোলের জন্য ব্যবহার করা হয়, যার অর্থ তারা সম্পূর্ণরূপে খোলা বা সম্পূর্ণরূপে বন্ধ। যাইহোক, কিছু ডিজাইন আংশিক খোলার অনুমতি দেয়, বলটিকে সম্পূর্ণ খোলা এবং সম্পূর্ণ বন্ধের মধ্যে একটি অবস্থানে ঘুরিয়ে প্রবাহ নিয়ন্ত্রণ প্রদান করে।

সামগ্রিকভাবে, ভাসমান বল ভালভ এটির মধ্য দিয়ে প্রবাহিত তরলের চাপ ব্যবহার করে কাজ করে যখন ভালভটি বন্ধ থাকে তখন একটি শক্ত সীল তৈরি করতে সহায়তা করে। আসনগুলির মধ্যে বলের ভাসানোর ক্ষমতা সুনির্দিষ্ট প্রান্তিককরণ এবং ভাল সিলিং কার্যক্ষমতার জন্য অনুমতি দেয়।
